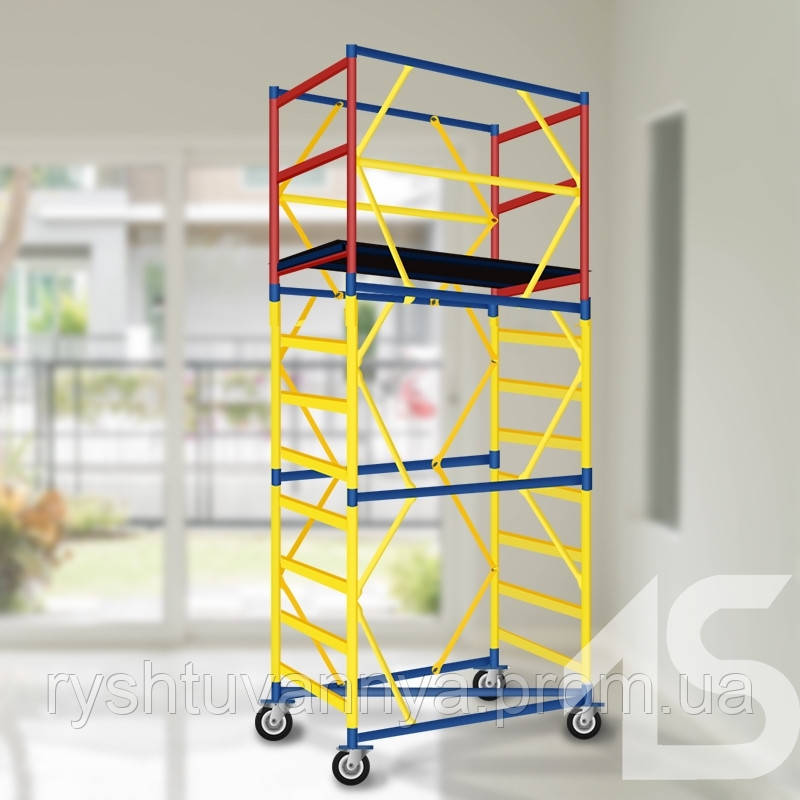

Вишка-туру з домкратами 1.6х0.75м 2.7 - 7.5 м

Вишка-туру з робочою площадкою 1,6х0,8, (ліси на колесах) використовують при: утеплення фасаду, монтаж вікон, фарбування стін і стель і багато інші роботи. Технічна характеристика (В базовий блок входять 4 колеса, гвинтові домкрати і настил) Розмір настилу, м 1.6х0.8 Пересувна вишка (вишка-туру) являє собою металеву конструкцію,що складається з драбинок паралельно встановлюються в стакани гантелей і утворюють секцію нарощування. Для забезпечення жорсткості самої конструкції секції з'єднуються між собою стяжками. Нижні секції встановлюють на дві базові палиці, які з'єднані між собою об'ємної діагоналлю. Таких секцій нарощування може бути декілька, в залежності від висоти об'єкта. База вишки-тури має 4 гвинта домкрата і 4 колеса, які служать для переміщення з одного місця в інше.

№ п/п	Малюнок	Назва	Розмір, мм	Маса, кг
1		База в зборі (з колесами)	L=1637	7,2
2		Сходи секції	L=840 H=1160 d=42	5,22
3		Діагональ об'ємна	L=1845	1,39
4		Гантель	L=1637 H=200	2,56
5		Промінь	L=825	0,4
6		Стабілізатор *	B=1930 L=520	4.09
7		Сходи огорожі	L=840 H=1160 d=42	5.7
8		Гантель огорожі	L=1637	2,08
9		Перекладина огорожі	L=1650	1,2
11		Дах з люком	L=1675 W=550	16,22

Послідовність складання Встановити на рівну площадку дві бази в зборі (1). Рис.2. У склянки баз вставити сходи секції (2) один проти одного, попередньо вставивши стійки сходів у склянки об'ємної діагоналі (3) Рис. 2. Рис.2 Надіти на сходи сполучні гантелі. Рис.3. Закріпити конструкцію променями (5) і закрити на замки. Рис. 4 Зібрати вишку на необхідну висоту, встановивши об'ємні діагоналі в кожному четвертому ярусі. Завершується вишка сходами огорожі, складання якої описана нижче. Встановити сходи огорожі (7) і гантелі огорожі (8). Закріпити конструкцію променями. Рис. 5. Рис. 5. Покласти на поперечини сходів огорожі настил (11).
