Вежа-туру з домкратами 1.6х0.75м 2.7 - 7.5 м

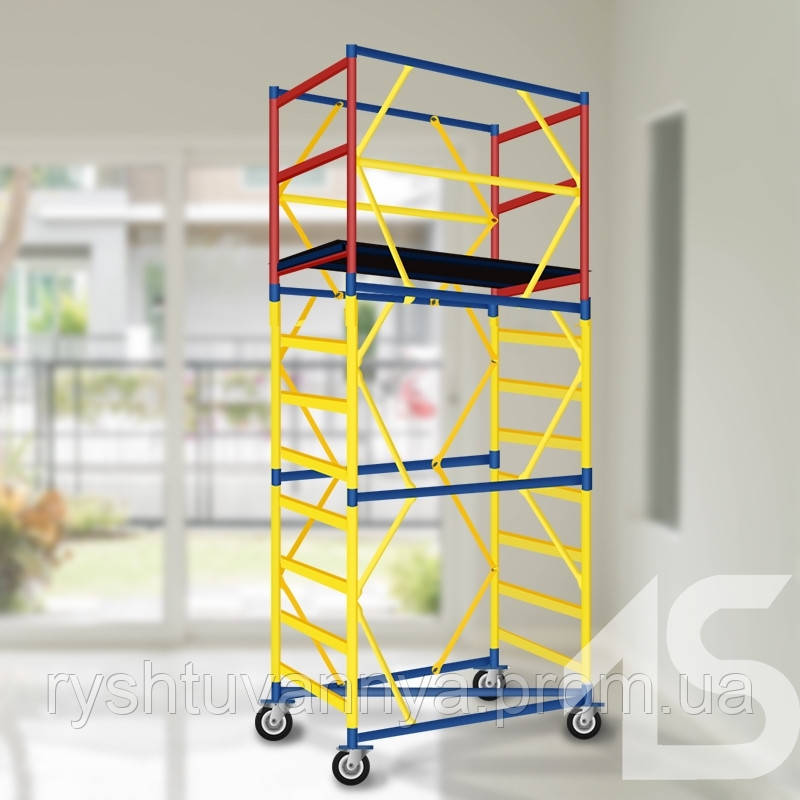

Вишка-туру з робочою площадкою 1,6х0,8 , (риштування на колесах) Використовують при: утеплення фасаду, монтаж вікон, фарбування стін і стель та багато інших робіт. Технічна характеристика (В базовий блок входять 4 колеса, винтові домкрати та настил) Розмір настилу ,м 1.6х0.8 Пересувна вишка (вишка-туру) являє собою металеву конструкцію, що сткладається з драбинок які паралельно встановлюються в стакани гантелей і утворюють секцію нарощування. Для забезпечення жорсткості самої конструкції секції, з'єднання єднуються між собою стяжками. Нижні секції встановлюють на дві базові палиці, які з'єднання єднані між собою об ємної діагоналею. Таких секцій нарощування може бути декілька, в залежності від висои об єкту. База вишки-тури має 4 винтових домкрата та 4 колеса, які служать для переміщення з одного місця в інше.

№ п/п	Малюнок	Назва	Рормір, мм	Маса, кг
1		База в зборі (з колесами )	L=1637	7,2
2		Драбина секції	L=840 H=1160 d=42	5,22
3		Діагональ обємна	L=1845	1,39
4		Гантель	L=1637 H=200	2,56
5		Промінь	L=825	0,4
6		Стабілізатор *	B=1930 L=520	4.09
7		Драбина огородження	L=840 H=1160 d=42	5.7
8		Гантель огородження	L=1637	2,08
9		Перекладина огородження	L=1650	1,2
11		Настил з люком	L=1675 W=550	16,22

Послідовність складання Встановити на рівну площадку дві бази в зборі (1). Рис.2. У стакани баз вставити драбини секції (2) один проти одного, попередньо вставивши стійки драбин в стакани об'єднання ємної діагоналі (3) Рис. 2. Рис.2 Надіти на драбини сполучні гантелі. Закріпити конструкцію променями (5) і закрити замки. Зібрати вишку на необхідну висоту, встановивши об'єднання роз'ємні діагоналі в кожному четвертому ярусі. Завершується вишка драбиною огородження, збірка якої описана нижче. Встановити драбини огородження (7) і гантелі огородження (8). Закріпити конструкцію променями.
