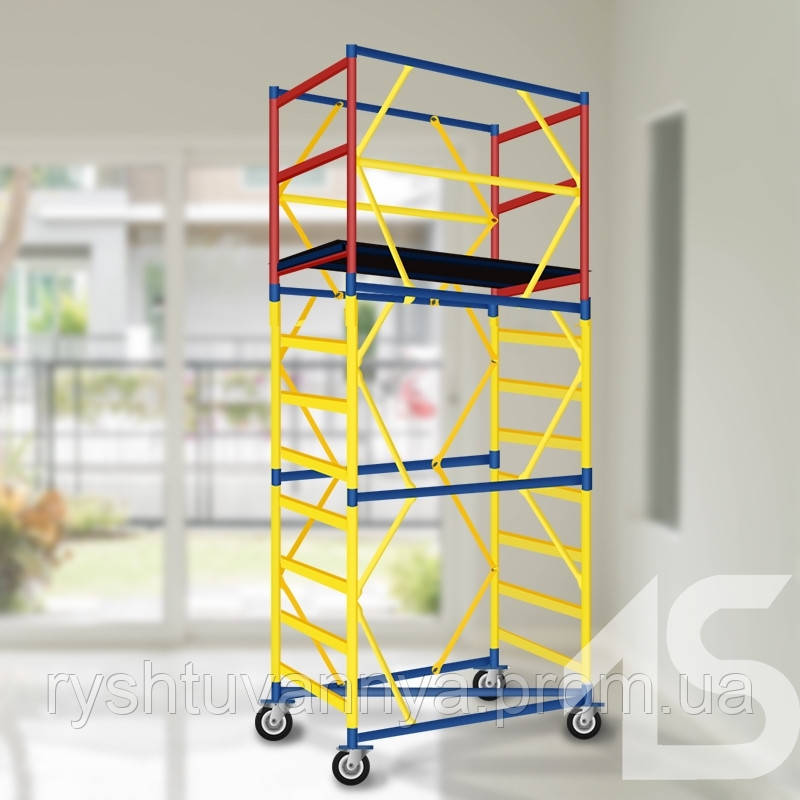

Вежа-туру 1.6х0.75 3.8 м - 7.4 м
- Немає в наявності
- Код: 1073
Ціну уточнюйте
+380 (67) 630-72-63
повернення товару протягом 14 днів за домовленістю
Вежа-туру 1.6х0.75 3.8 м - 7.4 мНемає в наявності
Ціну уточнюйте
Опис
Будівельна вишка-туру з робочою площадкою 1,6мх0,75м, застосовується при всіх видах будівельно ремонто-монтажних робіт: утеплення фасаду, цегляна кладка, монтаж фасадних систем, обробка, фарбування стін і стель та ін. Робочий майданчик складається з настилу, який має люк, для зручності підйому робочого. На майданчику без труднощів працює двоє робітників.
Послідовність складання
Встановити на рівну площадку дві бази в зборі (1). Рис.2.
У стакани баз вставити драбини секції (2) один проти одного, попередньо вставивши стійки драбин в стакани об'єднання ємної діагоналі (3) Рис. 2.
Рис.2
Надіти на драбини сполучні гантелі. Рис.3.
Закріпити конструкцію променями (5) і закрити замки.
Рис. 4
Зібрати вишку на необхідну висоту, встановивши об'єднання роз'ємні діагоналі в кожному четвертому ярусі.
Завершується вишка драбиною огородження, збірка якої описана нижче.
Встановити драбини огородження (7) і гантелі огородження (8).
Закріпити конструкцію променями. Рис. 5.
Рис. 5.
Покласти на поперечини драбин огородження настил (11).
| № п/п | Малюнок | Назва | Рормір, мм | Маса, кг |
|---|---|---|---|---|
| 1 | База в зборі (з колесами ) | L=1637 | 7,2 | |
| 2 | Драбина секції | L=840 H=1160 d=42 | 5,22 | |
| 3 | Діагональ обємна | L=1845 | 1,39 | |
| 4 | Гантель | L=1637 H=200 | 2,56 | |
| 5 | Промінь | L=825 | 0,4 | |
| 6 | Стабілізатор * | B=1930 L=520 | 4.09 | |
| 7 | Драбина огородження | L=840 H=1160 d=42 | 5.7 | |
| 8 | Гантель огородження | L=1637 | 2,08 | |
| 9 | Перекладина огородження | L=1650 | 1,2 | |
| 11 | Настил з люком | L=1675 W=550 | 16,22 |
Рис.2
Надіти на драбини сполучні гантелі. Рис.3.
Закріпити конструкцію променями (5) і закрити замки.
Рис. 4
Зібрати вишку на необхідну висоту, встановивши об'єднання роз'ємні діагоналі в кожному четвертому ярусі.
Завершується вишка драбиною огородження, збірка якої описана нижче.
Встановити драбини огородження (7) і гантелі огородження (8).
Закріпити конструкцію променями. Рис. 5.
Рис. 5.
Покласти на поперечини драбин огородження настил (11).
